Anläggning av enskilt avlopp med infiltration i Sickla, Nacka

Ett enskilt avlopp med infiltration anlades vid en bostadsfastighet i Sickla, Nacka där den äldre lösningen inte längre motsvarade dagens krav på funktion och rening. Arbetet omfattade ny slamavskiljare, fördelningsbrunn, infiltrationsledningar och komplett markuppbyggnad med separerade fraktioner. Förutsättningarna på tomten krävde noggrann höjdsättning eftersom marken lutade svagt och utrymmet mellan byggnad, infart och vegetation var begränsat.

Så genomfördes anläggningen av det enskilda avloppet i Sickla, Nacka

Arbetet inleddes med utsättning av ledningsstråk och kontroll av nivåer för att säkerställa självfall från huset till slamavskiljaren och vidare till infiltrationsytan. Schaktningen utfördes stegvis för att undvika onödigt breda öppningar i tomten, och massorna sorterades direkt i återfyllnadsmaterial och bortforsling. I schaktbotten kontrollerades jordarten löpande. Under översta lagret av matjord och fyllning framträdde ett mer genomsläppligt sandigt grus, vilket gjorde platsen lämplig för infiltration efter justering av bäddens höjd och utbredning.

Schakt, bottennivåer och avskiljning av material

Schakt för slamavskiljaren togs upp med tillräcklig arbetsmån runt tanken så att inlopps- och utloppsrör kunde monteras utan skarpa böjar. Ledningsgraven mellan hus och tank fick ett jämnt fall, och botten bäddades med ett lager stenmjöl för att undvika punktlaster mot rören. Där infiltrationsbädden anlades lades geotextil mot omgivande jord för att hålla isär fraktionerna. Därefter byggdes bädden upp med tvättad makadam i rätt kornstorlek för att ge luftning och fördelning runt spridningsledningarna.

Montering av tank, brunn och spridningsledningar

En trekammarbrunn placerades på avvägd botten och förankrades enligt tillverkarens anvisningar för att motverka rörelser i marken. Efter tanken monterades en fördelningsbrunn som gjorde det möjligt att justera flödet jämnt mellan ledningarna. Två spridningsledningar lades parallellt med jämn inbördes placering och med fall anpassat för infiltration, inte för transport. Perforerade rör användes i bädden och täcktes med makadam innan skyddande fiberduk lades ovanpå. Ovanbyggnaden avslutades med återfyllnadsmassor som formades så att ytvatten leddes bort från anläggningen.

Kontroller, krav och anpassningar på platsen

Vid den här typen av anläggning var höjderna avgörande. För litet fall från huset gav risk för dålig avrinning, medan för stort fall i spridningsdelen kunde ge ojämn belastning i bädden. Därför mättes nivåerna flera gånger under arbetets gång, både före läggning av rör och innan återfyllning. Avstånd till byggnad, tomtgräns och befintliga installationer behövde också respekteras, och anläggningen placerades så att framtida slamtömning kunde ske utan att tunga fordon behövde köra över själva infiltrationsytan.

Regler för avloppsanläggningen

Utförandet anpassades till Boverkets byggregler, BBR, för mark och installationer där de var relevanta för ledningsdragning och åtkomlighet. Rörläggning, schakt och återfyllnad följde tillämpliga delar av AMA för att få rätt uppbyggnad och hållfasthet i marken. Arbetsmiljöverket var styrande för schaktens utförande och säker hantering av djupare partier under installationen. Resultatet blev en avloppslösning med tydlig uppdelning mellan slamavskiljning, fördelning och infiltration, vilket gav bättre driftförutsättningar än den tidigare anläggningen.

Färdig anläggning och slutligt resultat

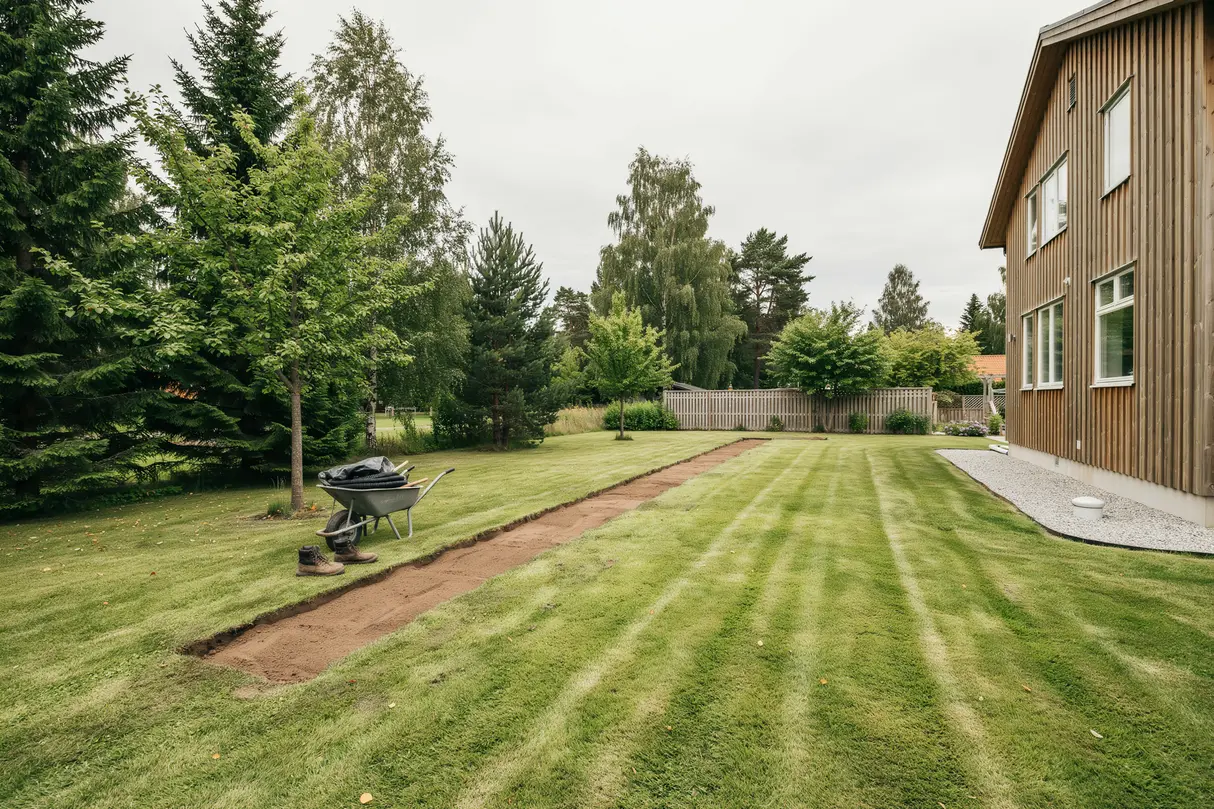

När anläggningen var färdig återställdes markytorna med hänsyn till befintliga gångstråk och nivåskillnader på tomten. Inspektionslock placerades tillgängligt men diskret ovan färdig mark, och marken över infiltrationsdelen lämnades utan tung belastning. Slutresultatet blev en komplett enskild avloppsanläggning med infiltration som tog hand om spillvattnet på ett mer kontrollerat sätt och gav en tydligt förbättrad funktion i hela systemet. Anläggningen fick också en uppbyggnad som underlättade framtida tillsyn, spolning och skötsel.
